智能型渦輪流量計可以用渦輪流量傳感器（輸出脈沖信號）與相應的流量積算儀配套構成分體型渦輪流量計，也可與一體化防爆智能轉換顯示器組合在一體型渦輪流量計，用來測量并顯示液體的瞬時流量和累積流量，且可輸出電脈沖信號和/或標準電流信號，還具有失電數據保護功能。
LWGY系列智能渦輪流量計分為L(zhǎng)WGY管道式渦輪流量計、LWGY-C插入式渦輪流量計。
管道式渦輪流量計或渦輪流量傳感器適合于測量粘度低的液體，具有精度高、可承受的工作壓力大等特點。廣泛用于石油化工、冶金、科研等領域，也可用于食品行業和液壓系統上。前置放大器分一般型、4~20mA標準電流信號輸出型和防爆型，流量檢測器有普通型、耐磨型和防腐蝕型，其中耐磨型除軸承和軸采用硬質合金（25mm口徑以下軸承采用紅剛玉）外，并設計成對葉輪有適當?shù)姆赐屏?，使之更適合于測量汽油等潤滑性能較差的液體。防腐蝕型在壓力不超過1MPa,介質溫度為常溫下，可采用全塑料渦輪流量計形式。
插入式渦輪流量計具有體積小、結構簡單的特點，主要用于供暖系統、鍋爐給水、熱交換系統、空調循環水等的測量。
渦輪流量計工作原理

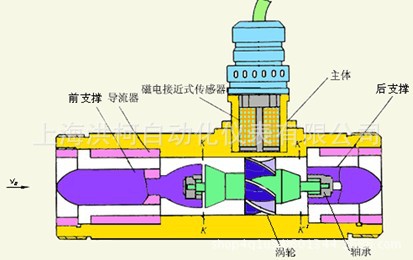

渦輪流量傳感器由主體、前支撐、渦輪、磁電接近式傳感器、后支撐、導流器、軸承等組成。
磁電接近式傳感器內設置有yongjiu磁鐵，感應線圈和放大單元，當被測流體經過流量計時，推動渦輪旋轉，渦輪周期性地改變磁路的磁阻值，使通過線圈的磁通量發生周期性變化，從而在線圈內感應出脈動電信號，經放大和處理后傳送至二次儀表，或就地作現場顯示，以實現流量積算。
在測量范圍內，葉輪的轉速與瞬時流量成正比，也即脈沖總量與累計流量成正比。兩者的比值稱為儀表常數以“K”（次/L）表示。由實流標定得到每臺流量計的儀表常數值。將流量計測得的脈沖頻率f和脈沖總數N，分別除以該流量計的儀表常數K，便可求得瞬時流量q（L/s）和累積流量Q（L）。即：
q=f/K(L/s)
Q=N/K（L）

渦輪流量計主要特點
1、高精確度，一般可達±1%R、±0.5%R，高精度型可達±0.2%R；
2、重復性好，短期重復性可達0.05%-0.2%,正是由于具有良好的重復性，如經常校準或在線校準可得到極高的精確度；
3、輸出脈沖頻率信號，適于總量計量及與計算機連接，無零點漂移，抗干擾能力強；
4、可獲得很高的頻率信號（3-4kHz），信號分辨力強，響應時間快；
5、范圍度寬，中大口徑可達1:20，小口徑為1:10；
6、結構緊湊輕巧，安裝維護方便，流通能力大；
7、適用高壓測量，儀表表體上不必開孔，易制成高壓型儀表；
8、專用型流量計類型多，例如卡箍式衛生級渦輪流量計、超低溫型渦輪流量計（zui低可達-253度）、耐酸耐堿全塑料防腐型渦輪流量計、雙向測量型渦輪流量計、高壓液壓油渦輪流量計、油田井下型渦輪流量計測量?jī)x、全防腐蝕型渦輪流量計等；
9、全新設計插入式渦輪流量計，適用于大口徑測量，壓力損失小，價格低，可不斷流取出，安裝維護方便。
10、各類特殊產品，比如中國南極科考站低溫環境渦輪流量計；戰斗機航空煤油測試用輕質材料渦輪流量計；測試用高精度高量程比渦輪流量計（20：1時精度0.5級）；專用苯酚流量計（本體316L不銹鋼，內部前后導向、軸、葉輪均為耐腐蝕的四氟乙烯）

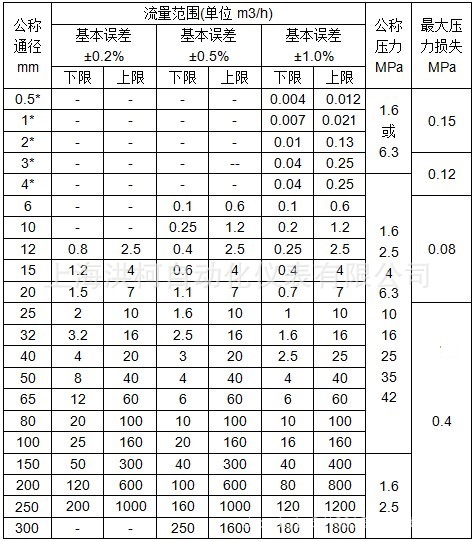

管道式渦輪流量計性能參數表
管道式渦輪流量計(傳感器)的公稱通徑、公稱壓力、zui大壓力損失、流量范圍等技術性能見下表：

備注：
----出廠時標定介質是水。
----表中所示流量范圍為常規值，如有需要可根據用戶要求作適度擴展，其zui低流速可擴展至0.3m/s左右，有的規格可更低些，其擴展區域內的精度按滿度值的相對誤差表示。
測量通徑：0.5、1、2、3、4、6、10、12、15、20、25、32、40、50、65、80、100、150、200、250、300mm；
測量精度：1級、0.5級、0.2級；
公稱壓力：1.6MPa、2.5MPa、6.3MPa、10MPa、16MPa、25MPa、32MPa、42MPa
測量介質：一般是低粘度液體（避免多相流）
介質粘度：≤5mPa.s，特殊為100mPa.s
介質溫度：
--普通型：-20-+100℃
--次高溫型：-20-+130℃
--高溫型：-20-+180℃
--低溫型：-196-+40℃（液氧、液氮等低溫液體流量計）
--超低溫型：-253-+40℃（液氫等超低溫液體流量計）
連接方式：
----LWGY-0.5～3，PN1.6MPa非螺紋密封的管螺紋連接
----LWGY-4～25，PN6.3MPa非螺紋密封的管螺紋連接
----LWGY-40～300，PN1.6MPa法蘭連接
--以下型式須定貨時指定：
----LWGY-4～25，PN16MPa，PN25MPa，PN32MPa卡套式連接
----LWGY-6～32，PN4.0MPa夾持式連接
----LWGY-10～100，PN25MPa，PN32MPa，PN40MPa高壓法蘭式連接
----LWGY-15～100，快卸式連接，衛生型卡箍連接
接液材質：
----主體、導向座材質：1cr18Ni9Ti；304不銹鋼；316不銹鋼；316L不銹鋼；四氟乙烯；其它特殊材質
----葉輪材質：2cr13；雙相不銹鋼SUS329J；四氟乙烯；其它特殊材質
----軸承材質：特殊石墨；硬質合金；紅剛玉；四氟乙??；其它特殊材質
----軸材質：1cr18Ni9Ti；鈦合金；硬質合金；四氟乙烯；其它特殊材質
顯示方式：無顯示；或液晶顯示器顯示瞬時流量、累積流量
輸出信號：頻率脈沖信號；三線制4-20mA；二線制4-20mA；或同時輸出頻率脈沖信號、4-20mA電流信號；電壓信號1-5VDC
通訊協議：RS485
供電電源：外接電源24VDC，或鋰電池（電池供電時不能輸出信號）
電氣連接：航空插頭或M20×1.5內螺紋
防爆等級：可選隔爆型ExdIIBT4、本安型ExibIICT4
防護等級：IP53或IP65
環境溫度：-25～55℃；防爆型：-20～40℃；
環境濕度：≤85%RH（不結露）
渦輪流量計布線與接地注意事項
1、布線注意事項
--盡可能采用一根完整的電纜線。
--應盡可能遠離電噪聲源（如大功率變壓器、電動機和強電源線），避免與動力電源線平行布線。
--建議在粗的電線末端采用非錫焊的夾緊式接線片。
--為防水和機械損傷，zui好將電纜線裝入金屬導管內，但同一根導管內不得有大功率傳輸電纜，（一根傳輸電纜輸送的zui大功率大于流量計信號電纜輸送的zui小功率的10倍時，兩者不能安裝在同一根導管內）。
--對存在較強外磁場的區域，應使檢出裝置的軸線與外界磁場的磁通方向相垂直或用高導磁材料對流量傳感器或外界磁源進行屏蔽。
--防爆型渦輪流量傳感器電纜線的連接，必須嚴格遵守防爆放大器的有關標準。
2、接地問題
--屏蔽線只能一端接地，zui好在顯示儀表端接地。
--接地應良好可靠，防爆型接地電阻需小于10Ω。
