ModbusTCP/IP無線以太網通訊方案

在工業生產車間內，PLC被廣泛應用于自動化控制的各個環節。多個PLC通常使用上位機軟件來進行總體系統的監測與調度工作。然而伴隨現場設備可能為移動工作形式，或者布線不便的情況，此時就需要用到工業PLC無線通訊設備來解決該問題。本方案以匯川H5U PLC為例，驗證測試組態王與匯川PLC之間在ModbusTCP/IP通訊協議下，快速實現自組網無線通訊的解決方案。在本方案中采用了達泰日系PLC無線通訊終端——DTD419MB，作為實現無線通訊的硬件設備。

一、方案概述

無線方案示意圖 ▼

二、測試設備與參數

l 匯川PLC型號：H5U × 2臺

l 組態王7.5 SP6 × 1臺

l 達泰日系PLC無線通訊終端（網口版）——DTD419MB × 2塊

l 主從關系：1主2從

l 通訊接口：Rj45接口

l 供電：12-24VDC

l 通訊協議：ModbusTCP/IP

l 傳輸距離：100米，1KM

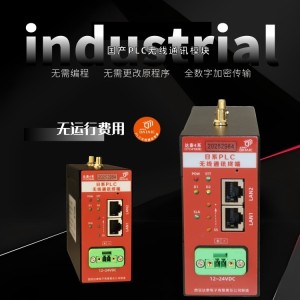

三、達泰日系PLC無線通訊終端--DTD419M

達泰DTD419M采用 2x2 兩發兩收無線架構，空中傳輸速率高達 300Mbps，兼容三菱MELSOFT連接、MC、BCNetTCP、Scoket、Modbus TCP等通訊協議，并采用 OFDM 調制及 MIMO 技術，使無線可靠傳輸距離達到1KM范圍內均可使用。 DTD419M 不僅能與 PLC、DCS、智能儀表及傳感器等設備組成無線測控系統，同時能與組態軟件、 人機界面、觸摸屏、測控終端等工控產品實現點對點和點對多點的遠程無線組網，將分散不便于挖溝布線的設備連接在一起，不需要編寫程序，不需要布線，并且穩定可靠。

■ 主 要 特 征:

◆ 可以直接代替有線以太網線，實現無線組網

◆ 支持三菱MELSOFT連接、MC、BCNetTCP、Scoket、Modbus TCP等通訊協議

◆ 全數字無線加密傳輸方式，不插卡無運行費用

◆ 無需更改程序，即插即用，自適應接口協議

◆ 二十年工業現場運行經驗：可確保無線產品工作于各種惡劣環境下的工業場合長期運行

四、接線方式

1. 電腦與DTD418MB接線

用一根通訊線，一端接入DTD419MB的RJ45接口，另一端接入上位機的RJ45接口。

2. 匯川H5U PLC與達泰DTD419MB接線

用一根通訊線，一端接入DTD419MB的RJ45接口，另一端接入H5U的RJ45接口。

五、組態王配置

程序源代碼在文件夾中，可通過達泰技術人員索要學習交流

1.創建一個工程，輸入名稱，點擊是

2. 添加1臺PLC，以及相關協議

3. 設置匯川5U的地址

設備地址格式:192.168.2.12是PLC地址  502默認端口號  1是單位ID  5是超時時間

八、測試方法

1. 組態王的指示燈可以監測PLC的輸入點狀態；

2. 組態王上按鈕可以控制PLC的輸出點。

測試過程詳見文件夾

九、達泰優勢

十、行業應用

達泰日系PLC無線通訊終端-DTD419MB在數百家工業企業中穩定運行超過6年以上，在鋼鐵、焦化、新能源汽車、智慧運輸、智慧倉儲領域中累積多樣化的應用案例。以下列舉部分典型應用案例：

十一、緊密合作企業

部分應用方式 ▼

l 物料運送線PLC無線應用，100m

l 盾構機西門子PLC之間PROFINET協議

l 生產線AGV與主控PLC之間，200m

l 焦化四大車無線聯鎖及視頻監控傳輸，500m

l 5臺天車與地面PLC之間，300m

l 快遞分揀系統皮帶與就地plc控制，200m

l 機器人之間無線組網通訊，500m

l 6臺西門子PLC之間PN通訊，300m

l 智能立體車庫觸摸屏與PLC無線通訊，50m

l 西門子1500和霍尼韋爾DCS無線通訊，200m

l RGV小車自組網無線通訊，150m

l 倍福PLC與MCGS觸摸屏無線通訊，300m

l 堆取料機與就地plc無線組網及監控?cái)?shù)據無線傳輸，500m
