——福建青拓物流有限公司項目簡報

■ 前言

門座式起重機作為港口作業流程中的裝卸設備，其控制與監控系統的通信質量直接影響裝卸效率和作業安全。達泰工業無線通訊設備，為港口裝卸業務的智能化升級提供了、穩定的通訊。

■ 項目背景

本次客戶是國內某大型不銹鋼制造集團旗下物流企業，負責紅土鎳礦等原料進廠、不銹鋼成品及新能源重卡等產品出廠的全流程裝卸與業務。

本項目旨在為業主構建一套高的無線通信鏈路，以連接2個碼頭泊位上的4臺門機與監控調度室。系統需滿足實時傳輸門機運行狀態、故障信號及作業監控畫面的通訊數據需求。經衛星地圖勘測，通信鏈路遠距離約為800米，且傳輸路徑中存在樓宇建筑遮擋，屬于典型的非視距傳輸場景，對信號的穿透力與穩定性提出了挑戰。

鑒于門機作業移動范圍大，傳統有線方案受物理連接限制，線纜易磨損斷裂，導致運維成本高昂且維護困難。因此，業主決定摒棄有線部署，采用無線方式建立通訊鏈路，以解決物理線纜帶來的固有缺陷。

■ 項目難點

項目地處港口碼頭，無線通信設備需抵御多重嚴苛挑戰：一方面，需克服港口強電磁干擾、門機動態作業遮擋及高鹽霧、強振動等惡劣工況，解決由此引發的信號延遲及鏈路不穩定問題；同時，系統需承載視頻傳輸任務，大帶寬需求進一步增加了無線部署的難度。另一方面，鑒于數據安全性與穩定性的高標準要求，為防范數據泄露、篡改及非法接入風險，提升抗干擾能力，切實控制指令與監控數據安全，方案沿用基于AES算法的達泰全數字加密無線傳輸技術，構建端到端的安全防護體系。

■ 達泰無線解決方案

經了解，碼頭調度監控室的功能為監控現場門機的工作畫面，以及通過西門子S7-200Smart PLC向碼頭泊位2臺門機下發控制指令并匯聚運行狀態數據，從而也能起到遠程排查故障的作用。門機端的控制為西門子S7-200Smart PLC，其他設備為多個方位的攝像頭數據畫面。

碼頭現場復雜作業環境及各泊位門機至調度控制室距離不一（遠達1000米）的通訊要求，達泰技術團隊采用達泰一體式工業以太網無線通訊終端DTD428MCV，為兩個泊位分別部署兩套“1主2從"基于Profinet協議下的無線通訊系統，實現遠程實時管控和監控畫面實時傳送功能。

無線通訊方案示意圖 ▼

系統優化設計

本方案所有PLC無線通訊終端采用戶外型設計，防塵等級IP68，無線傳輸距離2KM。摒棄傳統遠距離采用定向傳輸方式，DTD428MCV采用全向天線，使現場安裝為簡單。基于AES算法的達泰全數字加密無線傳輸系統，同時確保了無線通訊鏈路的強抗干擾能力和數據安全性。

客戶可在調度監控室實時監控門機運行狀態、下發控制指令并查看作業視頻畫面，實現門機遠程管控與作業可視化，助力企業完成門座式起重機無線造，提升作業效率與安全性。

■ 現場應用展示

■ 達泰方案優勢

1. 節省改造周期，無需大型施工

免除布線維護困擾，縮短改造工期。

2. 安裝簡單，無需編程

無線通訊裝置只需要接入信號并供給電源即可開始使用。普通電工就可以完成安裝。

3. ，全數字無線加密傳輸

全數字加密傳輸方式，可以確保數據的安全和性。

4. 無運行費用，無需插卡

后期在使用過程中，不需要支付任何無線設備運營費用。

5. 完備的售后服務

具有20年工業現場調試經驗的無線通訊團隊，為產品提供的技術支持與售后服務。

■ 產品介紹

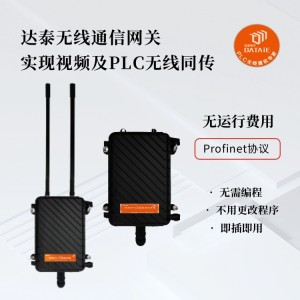

達泰一體式工業以太網無線通訊終端--DTD428MCV

DTD428MCV，采用 2x2 兩發兩收無線架構，空中傳輸速率高達 300Mbps，兼容歐美系PLC協議，例如：西門子S7協議、Profinet協議、EtherNet/IP、 Modbus TCP/IP等通訊協議，并采用 MIMO-OFDM技術和基于AES算法的達泰全數字加密無線傳輸系統，使無線傳輸距離達到1-3KM范圍內均可使用。DTD428MCV 不僅能與 PLC、DCS、智能儀表、傳感器及攝像頭等設備組成無線測控系統，同時能與組態軟件、人機界面、觸摸屏、工業交換機、測控終端等工控產品實現點對點（ PTP）和點對多點（ PTMP ）的遠程無線組網，將分散不便于挖溝布線的設備連接在一起，不需要編寫程序，不需要布線，并且穩定。

■ 主 要 特 征:

◆ 可以直接代替有線以太網線，實現無線組網；

◆ 支持西門子S7協議、PROFINET、EtherNet/IP、MODBUS TCP/IP協議等

◆ 全數字無線加密傳輸方式，不插卡無運行費用；

◆ 無需改程序，即插即用；

◆ 二十年工業現場運行經驗：可確保無線產品工作于各種惡劣環境下的工業場合長期運行。
