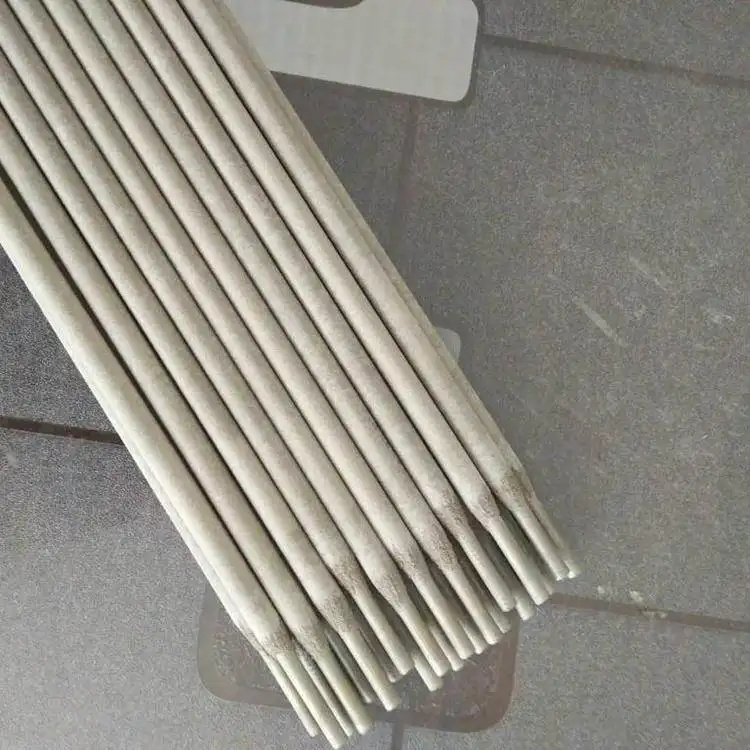

TH907A高強(qiáng)度鋼合金焊條用途：適用于焊接抗拉強(qiáng)度相應(yīng)于880MPa級的低合金鋼結(jié)構(gòu)。
特性：TH907A是低氫鈉型藥皮的低合金高強(qiáng)鋼焊條。采用直流反接,可進(jìn)行全位置焊接。焊接工藝性能優(yōu)良。
焊接位置：PA、PB、PC、PD、PE、PF
注意事項(xiàng)：
1.焊前焊條須經(jīng)390400℃烘焙1小時(shí),然后放在100150℃恒溫箱內(nèi),隨用隨取。
2.焊前必須清除焊件上的鐵銹、油污、水份等雜質(zhì)。
3.焊接時(shí)須用短弧操作,擺動幅度不宜過大,以窄焊道焊接為宜。
4.為防止產(chǎn)生引弧氣孔,應(yīng)采用引弧板引弧或使用引弧返回方法焊接。
5.預(yù)熱及道間溫度保持在90130℃之間。
粵公網(wǎng)安備 44190002000523號
