前言

斗輪機是我們在工廠無線技改中，遇到比較常見的技改設備。斗輪機與就地PLC之間的程控xin號由有線變?yōu)闊o線后，大大節約了工廠的能源成本，和線纜損耗成本。這次我們的無線設備同時也要肩負起視頻傳輸的任務，讓工業無線的覆蓋更為廣泛。

一、項目背景

本次客戶是河北的一家從事電力、熱力生產和供應業為主的熱電企業。目前承擔1600多萬平方米的民生供熱任務，替代區域內小機組及一批燃煤鍋爐，成功解決幾個區域范圍的供熱問題，每年向港城輸送熱量超過500萬吉焦。

二、產品介紹

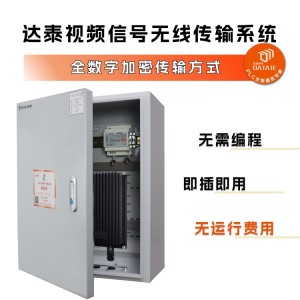

DTD428MCVY達泰工業級自組網無線通訊裝置，采用 2x2 兩發兩收無線架構，空中傳輸速率高達1000Mbps，兼容西門子S7協議、Profinet協議、Modbus TCP/IP、ModbusRTU等主流通訊協議，同時也支持與攝像頭對接，實現視頻xin號的無線傳輸。

在采用 OFDM 調制及 MIMO 技術下，使無線可靠傳輸距離達到1KM范圍內均可使用。即插即用，無運行費用。在程控xin號與多路視頻同時傳輸下，實現控制指令與視頻監控協同傳輸，采用QoS（服務質量）策略，優先保障控制xin號的穩定可靠傳輸。

■ 主 要 特 征:

◆ 可以直接代替有線以太網線，實現無線組網；

◆ 支持西門子S7協議、PROFINET協議、MODBUS TCP/IP協議等；

◆ 全數字無線加密傳輸方式，不插卡無運行費用；

◆ 無需更改程序，即插即用，自適應接口協議；

◆ 二十年工業現場運行經驗：可確保無線產品工作于各種惡劣環境下的工業場合長期運行。

聲明：報價為無線傳輸距離10米的產品價格，不含其他配件及稅運。每款產品功能距離不同，價格不同，咨詢產品請聯系我司產品經理。

三、項目難點

斗輪機作為連續作業的大型移動式散料處理裝備，其無線通xin系統面臨多重技術挑戰。在動態作業場景中，車載控制單元與地面程控系統間的xin號傳輸需滿足超低時延的嚴苛要求，否則可能引發設備動作響應滯后甚至非計劃停機事故。特別是在長堆取作業模式下，復雜工況環境構成三重技術瓶頸：

◆ 其一，大型鋼結構框架與多級輸送廊道形成的法拉第籠效應；

◆ 其二，不規則煤堆形貌變化導致的xin號多徑衰落；

◆ 其三，鄰近高壓電纜及變頻驅動設備產生的強電磁耦合干擾。

針對視頻監控流與工業控制指令的復合傳輸場景，需構建分層優化體系：

◆ 在物理層采用動態頻譜分配機制，通過認知無線電技術實現控制指令頻段的專屬預留；

◆ 在數據鏈路層部署智能編碼壓縮算法，對視頻流進行時空域聯合降噪及關鍵幀優先傳輸處理；

◆ 在應用層建立QoS保障策略，通過帶寬動態調配確?？刂浦噶畎膫鬏攦?yōu)先級。

這種多維優化架構形成了" 頻譜隔離+智能壓縮+優先調度"的三重保障機制，po jie 了復雜電磁環境下控制xin號可靠傳輸的關鍵技術難題。

四、無線解決方案

在用戶現場中，斗輪機上共裝有10個攝像頭，程控部分是以西門子S7-1500 PLC作為核心控制單元。目前中控室與斗輪機的就地程控站是通過光纖傳輸的，無線需要解決斗輪機控制室與就地程控站之間的圖像及控制xin號無線傳輸問題，距離300米左右。
通過達泰PLC無線通訊專家團隊商討后，決定采用DTD428MCVY工業級自組網無線通訊裝置來完成，分別安裝在斗輪機控制室和就地程控站。為確保斗輪機在復雜工況下的連續可靠運行，該無線通xin系統采用多維優化設計方案：在物理層部署全向天線陣列，通過垂直/水平輻射單元實現360°無盲區xin號覆蓋，配合IP65防護等級外殼，抵御粉塵侵蝕與機械振動影響，實測動態覆蓋半徑突破800米。針對工業控制指令與多路高清視頻的并發傳輸需求，通xin協議棧嵌入智能QoS引擎，構建三級優先級保障機制，優先保障控制xin號的穩定可靠傳輸。

無線通訊方案示意圖 ▼

現場應用展示 ▼

五、無線方案的好處

1. 節省改造周期，無需大型施工：免除布線維護困擾，一天之內就可以輕松的完成改造并達到通訊穩定性要求。

2. 安裝簡單，無需編程：無線通訊終端只需要接入xin號并供給電源即可開始使用。普通電工就可以完成安裝。

3. 數據傳輸可靠，全數字無線加密傳輸：通訊協議進行了再次加密處理。

4. 無運行費用，無需插卡：后期在使用過程中，不需要支付任何無線設備運營費用。

5. 售后服務：具有20年工業現場調試經驗的無線通訊團隊，為產品提供技術支持與售后服務。

六、相關方案

達泰工業級無線通訊終端在數百家工業企業中穩定運行超過6年以上，在鋼鐵、焦化、新能源汽車、智慧運輸、智慧倉儲領域中累積應用案例多樣。以下列舉部分典型應用案例：

◆ 汽車裝配工廠立庫物料運送線PLC無線應用
◆ 砂芯庫桁架機器人遠程無線控制系統
◆ 斗輪機(堆取料機)無線聯鎖通訊系統
◆ 斗輪機與就地PLC之間無線通訊，300m
◆ 物料運送線PLC無線應用，100m
◆ 盾構機西門子PLC之間PROFINET協議
◆ 生產線AGV與主控PLC之間，200m
◆ 焦化四大車無線聯鎖及視頻監控傳輸，500m
◆ 5臺天車與地面PLC之間，300m
◆ 快遞分揀系統皮帶與就地plc控制，200m
◆ 機器人之間無線組網通訊，500m
◆ 6臺西門子PLC之間PN通訊，300m
◆ 智能立體車庫觸摸屏與PLC無線通訊，50m
◆ 西門子1500和霍尼韋爾DCS無線通訊，200m
◆ RGV小車自組網無線通訊，150m
◆ 倍福PLC與MCGS觸摸屏無線通訊，300m
◆ 堆取料機與就地plc無線組網及監控數據無線傳輸，500m

七、公司介紹

西安達泰電子有限責任公司創立于2002年，是一家集工業無線產品研發、生產、銷售于一體的gao xin ji shu “智"造企業，產品具有“可靠、簡單、智能"的特點，能夠直接取代傳統線纜，實現工業數據xin號的無線傳輸，近20年間，達泰先后獲得多項zhuan li 認證，被評為gao  xin ji shu qi ye ，常年與國內top50高校進行產學研合作、水泥hang ye bai qiang 供應商，參與“一帶一路"倡議沿線國家建設項目，同時也逐步組建起了一支具有豐富現場經驗的PLC無線通訊團隊，為客戶提供多方位的技術保障?，F已為國內外超30000家工廠企業成功實現近15萬個無線采集測控方案設計和改造項目，投入使用的設備超100萬套。DTD1系、4系無線產品廣泛應用于水泥，冶煉，發電，煤炭，化工等復雜惡劣的工業場合，平均連續使用壽命超過5年以上。
