快遞窄帶分揀機PLC無線控制系統應用

——中通某分揀站項目簡報

★ 特別聲明：文章及方案圖片皆為達泰電子原創，轉載請標明出處。

 前言

在物流分揀領域，直線窄帶分揀機是提升貨物處理效率的關鍵設備之一。優化物流分揀流程，也成為智能化技術改造中的重要環節。達泰無線設備此次承擔了窄帶分揀系統中的通xin任務，旨在進一步提升分揀機的協同性能與運行穩定性。

一、 項目背景

本次業主是寧波某快遞分揀站點，主要負責該區域的中通、圓通物流承運。隨著電商行業的爆發式增長，目前快遞分揀面臨巨大的效率壓力。傳統人工分揀或環形分揀線已無法滿足高吞吐量、低錯誤率的需求，所以業主決定升級為直線窄帶分揀機系統。

本次無線應用主要是將直線窄帶分揀機傳感單元掃描到的貨物xin息通過就地PLC控制系統下發到分揀機各從站控制單元，從而無線控制分揀機控制單元滑輪轉向在預設隔口快速完成分揀，實現分揀過程自動化。

二、 產品介紹

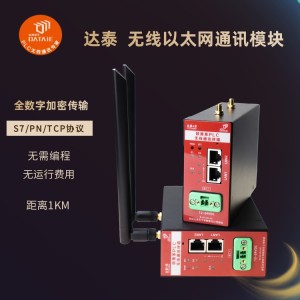

DTD418M達泰歐美系PLC無線通訊終端，采用 2x2 兩發兩收無線架構，空中傳輸速率高達 300Mbps，兼容西門子S7協議、Profinet協議、Modbus TCP/IP等通訊協議，并采用 OFDM 調制及 MIMO 技術，使無線可靠傳輸距離達到1KM范圍內均可使用。

DTD418M 不僅能與 PLC、DCS、智能儀表及傳感器等設備組成無線測控系統，同時能與組態軟件、 人機界面、觸摸屏、測控終端等工控產品實現點對點和點對多點的遠程無線組網，將分散不便于挖溝布線的設備連接在一起，不需要編寫程序，不需要布線，并且穩定可靠。

■ 主 要 特 征:

◆ 可以直接代替有線以太網線，實現無線組網；

◆ 支持西門子S7協議、PROFINET協議、MODBUS TCP/IP協議等；

◆ 全數字無線加密傳輸方式，不插卡無運行費用；

◆ 無需更改程序，即插即用，自適應接口協議；

◆ 二十年工業現場運行經驗：可確保無線產品工作于各種惡劣環境下的工業場合長期運行。

聲明：報價為無線傳輸距離10米的產品價格，不含其他配件及稅運。每款產品功能距離不同，價格不同，咨詢產品請聯系我司產品經理。

三、 項目難點

直線窄帶分揀機通常是一條很長的環形或直線軌道，其“從站"（如多個電機驅動器、光電傳感器、條碼閱讀器等）是安裝在持續移動的窄帶或小車上的。主站（控制柜中的PLC）則是固定的。無論是分揀機現場的鋼架結構、高速運行的移動從站設備，還是系統對數據傳輸實時性和頻繁交互的嚴格要求，均對無線通xin設備提出了多重嚴峻挑戰。這些挑戰主要包括：在高電磁干擾環境下的穩定傳輸能力、移動過程中不間斷的大吞吐量數據交換，以及動態工況下無線xin號全程覆蓋的可靠性與實時性保障。

四、無線解決方案

用戶現場中，窄帶分揀機全長為180米，內部分為9個控制單元，是以西門子S7-1200 PLC作為從站控制單元；就地PLC控制系統則是選用西門子S7-1500 PLC作為核心控制主站（主控柜在閘口掃描處側邊放置）。達泰無線通訊技術人員考慮到快遞自動分揀高速響應、數據量頻繁的工作特性，決定采用歐美系PLC無線通訊終端DTD418M系列產品來完成窄帶分揀機的通訊需求。主站采用DTD418MC戶外PLC無線通訊終端，安裝在就地PLC控制柜處，從站采用DTD418MB，安裝在9個窄帶從站控制單元。為確保窄帶分揀機的高頻連續穩定運行，該無線通訊終端內置EMI抗干擾單元，采用工業級全數字無線加密技術，無線傳輸覆蓋距離為1KM，滿足現場復雜環境運行的同時，快速響應實時完成分揀作業。

無線通訊方案示意圖 ▼

現場應用展示 ▼

五、無線方案的好處

1. 節省改造周期，無需大型施工

免除布線維護困擾，縮短改造工期。

2. 安裝簡單，無需編程

無線通訊終端只需要接入xin號并供給電源即可開始使用。普通電工就可以完成安裝。

3. 數據傳輸可靠，全數字無線加密傳輸

通訊協議進行了再次加密處理，可以確保數據的安全和可靠性。

4. 無運行費用，無需插卡

后期在使用過程中，不需要支付任何無線設備運營費用。

5. 完備的售后服務

具有20年工業現場調試經驗的無線通訊專家團隊，為產品提供可靠的技術支持與售后服務。

六、相關方案

達泰工業級無線通訊終端在數百家工業企業中穩定運行超過6年以上，在鋼鐵、焦化、新能源汽車、智慧運輸、智慧倉儲領域中累積應用案例多樣。以下列舉部分典型應用案例：

■ 汽車裝配工廠立庫物料運送線PLC無線應用（西安比亞迪工廠項目簡報）

■ 砂芯庫桁架機器人遠程無線控制系統（濟南林青鑄造技術項目簡報）

■ 斗輪機(堆取料機)無線聯鎖通訊系統

■ 戰略合作企業案例

部分應用方式 ▼

12. 物料運送線PLC無線應用，100m

13. 盾構機西門子PLC之間PROFINET協議

14. 生產線AGV與主控PLC之間，200m

15. 焦化四大車無線聯鎖及視頻監控傳輸，500m

16. 5臺天車與地面PLC之間，300m

17. 快遞分揀系統皮帶與就地plc控制，200m

18. 機器人之間無線組網通訊，500m

19. 6臺西門子PLC之間PN通訊，300m

20. 智能立體車庫觸摸屏與PLC無線通訊，50m

21. 西門子1500和霍尼韋爾DCS無線通訊，200m

22. RGV小車自組網無線通訊，150m

23. 倍福PLC與MCGS觸摸屏無線通訊，300m

24. 堆取料機與就地plc無線組網及監控數據無線傳輸，500m
