Profinet協議無線通xin方案

在現代工業自動化系統中，多臺PLC間實現穩定、可靠的實時數據交互至關重要，是實現集中監控、協同控制與智能管理的基礎。傳統有線通訊雖成熟可靠，但在復雜工況、移動設備或跨區域場景下面臨布線成本高昂、靈活性受限及后期改造困難等挑戰。

為此，采用基于Profinet工業協議的無線通xin方案成為理想選擇。該方案無需復雜布線，顯著降低安裝與維護成本，大幅提升系統部署靈活性與擴展性，尤其適應設備布局調整、旋轉平臺或布線不便的工業環境。通過工業級無線設備建立可靠連接，可在確保Profinet實時性與穩定性的同時，有效解決空間限制難題，為構建高效、敏捷的現代工業網絡提供強大支撐。

一、方案概述

本方案以西門子S7-1200和S7-200SMART PLC為例，在Profinet協議實現無線以太網自組網通訊。在本方案中采用了西門子PLC無線通訊終端——DTD418MB，作為實現無線通訊的硬件設備，用戶無需更改程序。

二、產品介紹

達泰DTD418M采用 2x2 兩發兩收無線架構，空中傳輸速率高達 300Mbps，兼容西門子S7協議、Profinet協議、Modbus TCP/IP等通訊協議，并采用 OFDM 調制及 MINO 技術，使無線可靠傳輸距離達到1KM范圍內均可使用。
DTD418M 不僅能與 PLC、DCS、智能儀表及傳感器等設備組成無線測控系統，同時能與組態軟件、 人機界面、觸摸屏、測控終端等工控產品實現點對點和點對多點的遠程無線組網，將分散不便于挖溝布線的設備連接在一起，不需要編寫程序，不需要布線，并且穩定可靠。

三、產品選型

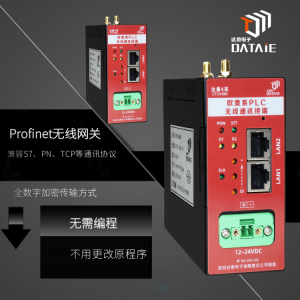

達泰歐美系PLC無線通訊終端-DTD418M

四、測試設備與參數

12. 西門子PLC型號：S7-1200 × 1臺

13. 西門子PLC型號：S7-200Smart× 1臺

14. 達泰歐美系PLC無線通訊終端——DTD418MB × 2塊

15. 主從關系：1主1從

16. 通訊接口：RJ45接口

17. 供電：12-24VDC

18. 通訊協議：Profinet協議

19. 傳輸距離：100米，1KM

■ 主 要 特 征:

◆ 可以直接代替有線以太網線，實現無線組網

◆ 支持西門子S7協議、PROFINET協議、MODBUS TCP/IP協議等

◆ 全數字無線加密傳輸方式，不插卡無運行費用

◆ 無需更改程序，即插即用，自適應接口協議

◆ 二十年工業現場運行經驗：可確保無線產品工作于各種惡劣環境下的工業場合長期運行

五、接線方式

1.S7-1200 PLC與DTD418MB接線

用一根通訊線，一端接入DTD418M的RJ45接口，另一端接入PLC的RJ45接口。

2.S7-200SMART PLC與DTD418MB接線

用一根通訊線，一端接入DTD418M的RJ45接口，另一端接入S7-200SMART的RJ45接口。

六、S7-1200PLC參數配置

1.配置S7-1200

2.1200PLC的IP地址設置，建立一個PN鏈接

3.Main程序的編寫

     在通訊里面，做一個簡單的IO對傳程序

4. 安裝GSD文件

最后將程序?qū)懭?span style="font-family: "Times New Roman", Times, serif;">1200PLC里面

七、S7-200SMART PLC參數設置

1. SMART參數設置

2. 簡單主程序的編寫

3. 生產GSD文件

最后將程序?qū)懭?span style="font-family: "Times New Roman", Times, serif;">200SMART里面

八、測試方法

2臺PLC分別通過以太網線連接達泰DTD418MB無線通訊終端，將天線接好以后，給DTD418MB和PLC供電，我們可以給1號PLC的I點輸入xin號，我們會發現對應的2號PLC的Q點就有輸出xin號。同樣的操作我們可以給2號PLC的I點輸入xin號，我們會發現對應的1號PLC的Q點就有輸出xin號。2臺PLC之間是通過達泰DTD418MB無線傳輸完成數據交互。

測試結果詳見文件夾

本方案例程源代碼在《S7-1200與S7-200 SMART Profinet協議無線以太網通xin》文件內。

也可添加QQ：598075900索取

九、達泰優勢

十、行業應用

達泰歐美系PLC無線通訊終端-DTD418MB在數百家工業企業中穩定運行超過6年以上，在鋼鐵、焦化、新能源汽車、智慧運輸、智慧倉儲領域中累積多樣化的應用案例。以下列舉部分典型應用案例：

■ 汽車裝配工廠立庫物料運送線PLC無線應用（西安比亞迪工廠項目簡報）

■ 電葫蘆與PLC系統無線組網通訊

■ 砂芯庫桁架機器人遠程無線控制系統（濟南林青鑄造技術項目簡報）

• 深度合作企業

部分應用方式 ▼

12. 物料運送線PLC無線應用，100m

13. 盾構機西門子PLC之間PROFINET協議

14. 生產線AGV與主控PLC之間，200m

15. 焦化四大車無線聯鎖及視頻監控傳輸，500m

16. 5臺天車與地面PLC之間，300m

17. 快遞分揀系統皮帶與就地plc控制，200m

18. 機器人之間無線組網通訊，500m

19. 6臺西門子PLC之間PN通訊，300m

20. 智能立體車庫觸摸屏與PLC無線通訊，50m

21. 西門子1500和霍尼韋爾DCS無線通訊，200m

22. RGV小車自組網無線通訊，150m

23. 倍福PLC與MCGS觸摸屏無線通訊，300m

24. 堆取料機與就地plc無線組網及監控數據無線傳輸，500m
